霍尼韋爾V4ABFW16係列閥體安裝
蝶閥在安裝前須注意事項：
- 蝶閥在儲存未用期間應保持幹燥，不可露天存放；
- 管道清潔無異物；
- 連接用法蘭規格正確，建議按下表選用法蘭；
- 閥門手動啟閉阻力適中；
-閥門抑矩與所選執行器扭矩匹配；型號、規格適用於所安裝的係統。

安裝步驟

安裝過程中，務必小心操作，避免損壞閥體.
建議:管道安裝前,先裝配執行器。
- 裝好管道法蘭並對中，放入閥門，閥板部分開啟.
- 裝上所有法蘭螺栓，並用手擰緊，確認閥門是否與管道法蘭盤對中，然後小心地關閉和開啟閥門，確認閥板活動靈活.
- 將閥門完全打開，用扳手按對角次序均勻得擰緊螺栓，無需墊圏，切勿擰的過緊以防造成閥窺嚴重變形，啟閉扭矩過大.
- 檢驗：旋轉閥板至全關位置，再轉至全開位置，確認閥板的動作無阻滯現象，閥門、管道對中.

日常維護

對已安裝在係統中的蝶閥，需進行定期維護：
- 周圍不允許有有害物質侵蝕；
- 對於長期關閉的閥門，請定期啟閉；
- 檢查螺栓有無鬆落，如有鬆脫，將其擰緊；
- 檢査閥門與法蘭連接處，閥門與執行器連接處有無滲漏；如有，査出故障，並排除.
- 檢査管道、執行器接線和相關設備，排除相關故障.

常維護須注意事項：

- 不可用敲、砸、撬、和手柄接杆加長力臂等方法強行啟閉：
- 拆卸前務必確認管道排空且不承壓，閥板處於接近 全關位置；
- 管道承壓時不可拆除閥門上的執行器，以防閥板位置改變：

注意：

- 管道對夾法蘭標準必須與蝶閥法蘭標準相符；
- 建議使用蝶閥專用法蘭，不得使用平焊法蘭；
- 法蘭間的距離應足夠容納蝶閥閥體，蝶閥放入時不會碰到法蘭麵：
-  確認法蘭焊接無誤，蝶閥裝上後不得再焊接法蘭，以免燙傷橡膠件.

霍尼韋爾V4ABFW16 法蘭推薦尺寸

DN (mn) D (mm) H (mm)
50 50 4
65 65 4
80 80 4
100 100 4
125 125 4
150 150 4
200 208 5
250 255 6
300 308 6
350 340 7
400 405 7
450 455 8
500 505 8
600 605 8

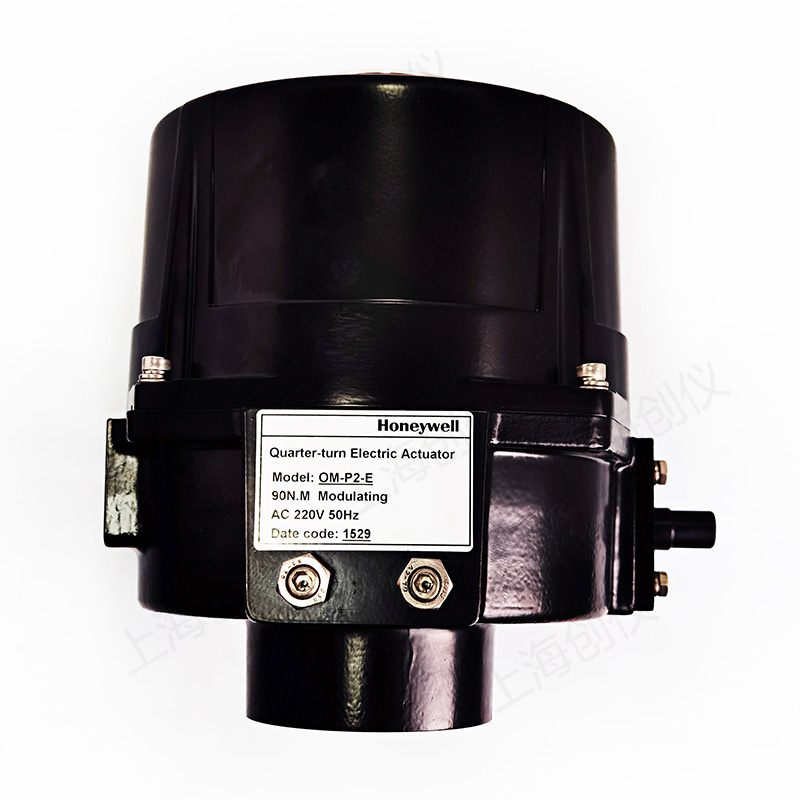

霍尼韋爾V4ABFW16係列蝶閥對應的蝶閥執行器型號如下,供選型參使考使用：
過載保護 內置過熱保護，125  5℃停機，95   5℃恢複
訂貨型號（開關型） 訂貨型號（調節型） 額定扭矩(Nm) 運行時間@ 50Hz (sec)功耗(Watts)手動操作  重量(Kg)
OM-1-E OM-P1-E 50 25 6 手柄 4
OM-2-E OM-P2-E 90 35 25 手輪 11
OM-3-E OM-P3-E 150 35 40 手輪 11
OM-4-E OM-P4-E 400 45 60 手輪 19
OM-5-E OM-P5-E 500 45 60 手輪 19
OM-6-E OM-P6-E 650 45 60 手輪 19
OM-7-E OM-P7-E 1000 55 90 手輪 38
OM-8-E OM-P8-E 1500 55 120 手輪 38
OM-9-E OM-P9-E 2000 95 120 手輪 78
OM-10-E OM-P10-E 2500 95 140 手輪 78
OM-12-E OM-P12-E 3500 95 200 手輪 82

說明：

1. OM-1-E和OM-P1-E的手動操作位置在執行器底部。
2. 調節型執行器的出廠默認輸入輸出信號均為4-20mA.

台灣產型號：

OS# On-Off OS# Modulating Max Torque (Nm) Run Time at 60Hz (sec) Power Consumption (Watts)
OM-1 OM-P1 35 12 10
OM-2 OM-P2 90 15 40
OM-3 OM-P3 150 22 40
OM-4 OM-P4 400 16 120
OM-5 OM-P5 500 22 120
OM-6 OM-P6 650 28 120
OM-7 OM-P7 1000 46 180
OM-8 OM-P8 1500 46 220
OM-9 OM-P9 2000 58 180
OM-10 OM-P10 2500 58 220
OM-11 OM-P11 3000 58 250
OM-12 OM-P12 3500 58 300

V4係列電動蝶閥概述:

V4係列對夾式蝶閥可應用於製冷和加熱係統，也可應用於工業和水處理係統.
V4係列蝶閥有開關型,也有模擬調節型 (4~20mA,0(2)~10v, 1~5v) 可用DIP開關選擇.
口徑 ON/OFF 型號 執行器型號 型號  執行器型號 力矩(Nm) 時間(s/60Hz)功率 (Watts)Kvs (m3/h)
DN50 V4ABFW16-050-012 OM-1 V4ABFW16-050-112 OM-P1 35 12 10 109
DN65 V4ABFW16-065-012 OM-1 V4ABFW16-065-112 OM-P1 35 12 10 177
DN80 V4ABFW16-080-012 OM-1 V4ABFW16-080-112 OM-P1 35 12 10 243
DN100 V4ABFW16-100-012 OM-1 V4ABFW16-100-112 OM-P1 35 12 10 483
DN125 V4ABFW16-125-012 OM-2 V4ABFW16-125-112 OM-P2 90 15 40 822
DN150 V4ABFW16-150-012 OM-2 V4ABFW16-150-112 OM-P2 90 15 40 1270
DN200 V4ABFW16-200-012 OM-3 V4ABFW16-200-112 OM-P3 150 22 40 2550
DN250 V4ABFW16-250-012 OM-4 V4ABFW16-250-112 OM-P4 400 16 120 4342
DN300 V4ABFW16-300-012 OM-4 V4ABFW16-300-112 OM-P4 400 16 120 6708
DN350 V4ABFW16-350-012 OM-7 V4ABFW16-350-112 OM-P7 1000 46 180 9793
DN400 V4ABFW16-400-012 OM-8 V4ABFW16-400-112 OM-P8 1500 46 220 13467
DN450 V4ABFW16-450-012 OM-9 V4ABFW16-450-112 OM-P9 2000 58 180 17836
DN500 V4ABFW16-500-012 OM-10 V4ABFW16-500-112 OM-P10 2500 58 220 22933
DN600 V4ABFW16-600-012 OM-12 V4ABFW16-600-112 OM-P12 3500 58 300 35431
